Каретки, позиционеры и поворотные столы: как обеспечить точное перемещение узлов
В станках, измерительных установках и сборочных приспособлениях недостаточно просто переместить деталь из одной точки в другую. Рабочий узел должен двигаться без рывков, останавливаться в заданном положении. Для этого применяют каретки, позиционеры и поворотные столы, позволяющие организовать линейное или угловое перемещение с контролируемой точностью.
Где используются системы позиционирования

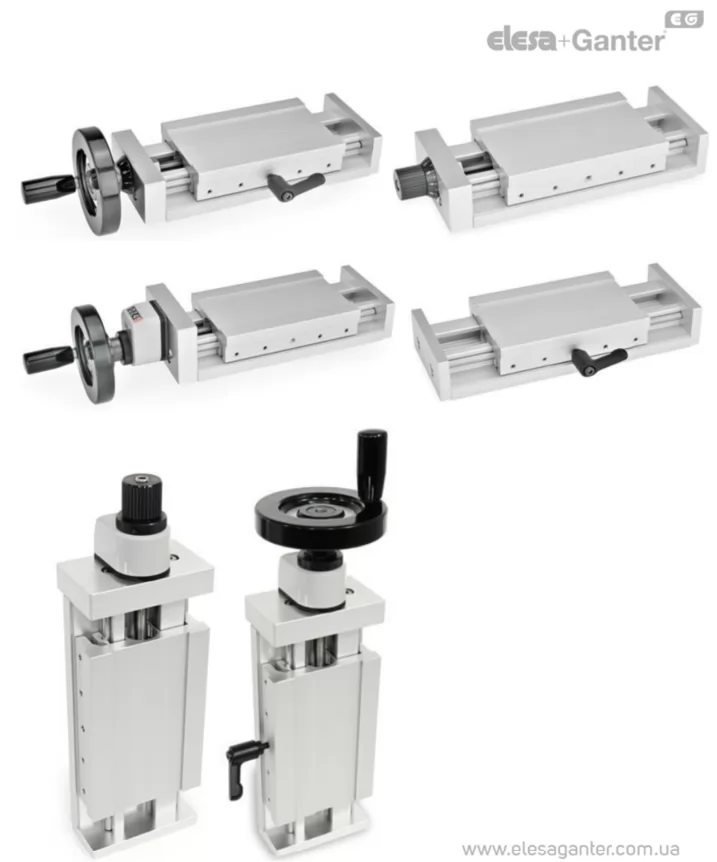

Подвижные каретки применяют для установки датчиков, камер, инструментов, упоров и технологических модулей. Позиционеры удобны при наладке оборудования, когда положение элемента требуется изменять по одной или нескольким координатам. Поворотные столы используют для разворота заготовки, изменения угла обработки.
Ассортимент компонентов представлен на странице https://elesaganter.com.ua/teleskopichni-rolikovi-i-linijni-napravlyayuchi-karetki/karetki_pozihionery_povorotnye_stoly. Перед выбором важно определить не только требуемый ход, но и направление нагрузки, способ фиксации и допустимый люфт.
При проектировании оценивают:
- массу перемещаемого оборудования;
- диапазон линейного либо углового перемещения;
- необходимую точность и повторяемость установки;
- частоту переналадки рабочего узла;
- воздействие вибрации, пыли и температуры;
- удобство доступа к рукояткам и фиксаторам.
Такой анализ помогает подобрать механизм без избыточной сложности и исключить недостаточную жесткость, которая может снизить качество обработки или измерения.
Почему точность зависит от монтажа
Даже качественная каретка работает нестабильно, если направляющая установлена с перекосом. Несоосность увеличивает сопротивление движению, вызывает неравномерный износ и создает нагрузку на винтовую передачу. Основание должно быть жестким и не деформироваться после затяжки крепежа.
Для повторяемых настроек полезны шкалы, лимбы и механические индикаторы положения. Они позволяют возвращать узел к заданной координате без длительной повторной наладки. Если во время работы возникают ударные нагрузки, предусматривают стопоры или фиксаторы, разгружающие механизм позиционирования.
Как сохранить плавность перемещения
Рабочие поверхности необходимо защищать от стружки, абразивной пыли и засохшей смазки. Во время обслуживания проверяют люфт, состояние креплений и равномерность движения. Смазочный материал выбирают с учетом конструкции скорости и температуры эксплуатации.
При серийной работе ошибка настройки повышает количество бракованных деталей. Грамотно подобранная система позиционирования сокращает время переналадки, повышает точность операций и уменьшает вероятность брака. Каретки и поворотные столы особенно полезны там, где один рабочий модуль должен быстро адаптироваться к разным размерам деталей или вариантам технологического процесса.
